3105-1
MPG 動画
4.50 MB
|
  |
論理演算
コンピュータは、この論理値を入力することで演算結果を得るための論理演算回路を持っています。論理演算回路として、論理和回路、論理積回路、論理否定回路という基本となる３つの回路があります。論理和は、ＡかＢのどちらかが１(真)であれば、結果は１となる論理演算です。ＡまたはＢという言い方をします。論理積は「ＡかつＢ」のことで、ＡとＢの両方とも１である場合のみ、結果は１となる。論理否定は「Ａでない」または「Ｂでない」ということで、１の論理値を持つ変数に対してこの演算を行うと、結果は０となり、０のときは１となります。 |
|
3105-1-01
JPEG 静止画
129 KB
|
 |
動画 3105-1 の静止画サンプル-01 です |
|
3105-1-02
JPEG 静止画
129 KB
|
 |
動画 3105-1 の静止画サンプル-02 です |
|
3105-1-03
JPEG 静止画
130 KB
|
 |
動画 3105-1 の静止画サンプル-03 です |
|
3105-1-04
JPEG 静止画
115 KB
|
 |
動画 3105-1 の静止画サンプル-04 です |
|
3105-1-05
JPEG 静止画
139 KB
|
 |
動画 3105-1 の静止画サンプル-05 です |
|
3105-1-06
JPEG 静止画
119 KB
|
 |
動画 3105-1 の静止画サンプル-06 です |
|
3105-1-07
JPEG 静止画
102 KB
|
 |
動画 3105-1 の静止画サンプル-07 です |
|
3105-1-08
JPEG 静止画
121 KB
|
 |
動画 3105-1 の静止画サンプル-08 です |
|
3105-1-09
JPEG 静止画
102 KB
|
 |
動画 3105-1 の静止画サンプル-09 です |
|
3105-1-10
JPEG 静止画
111 KB
|
 |
動画 3105-1 の静止画サンプル-10 です |
3105-2
MPG 動画
6.03 MB
|
  |
論理演算
三つの基本演算回路を組み合わせて、さらに三つの基本的な論理演算回路を作ることができます。否定論理和はNOTとORの組み合わせで、論理和の結果が否定されます。否定論理積はNOTとANDを組み合わせたもので、論理積の結果が否定されます。もう一つは、EXOR(Exclusive―OR)と言われる排他的論理和の演算です。これは、入力のすべてが１あるいは０のとき出力が0となり、それ以外のときは、出力が１となる演算です。 |
|
3105-2-01
JPEG 静止画
111 KB
|
 |
動画 3105-2 の静止画サンプル-01 です |
|
3105-2-02
JPEG 静止画
109 KB
|
 |
動画 3105-2 の静止画サンプル-02 です |
|

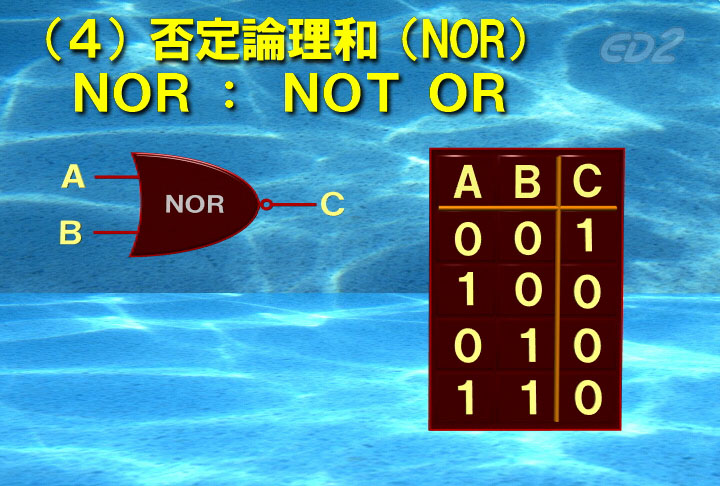

3105-2-03
JPEG 静止画
108 KB
|
 |
動画 3105-2 の静止画サンプル-03 です |
|

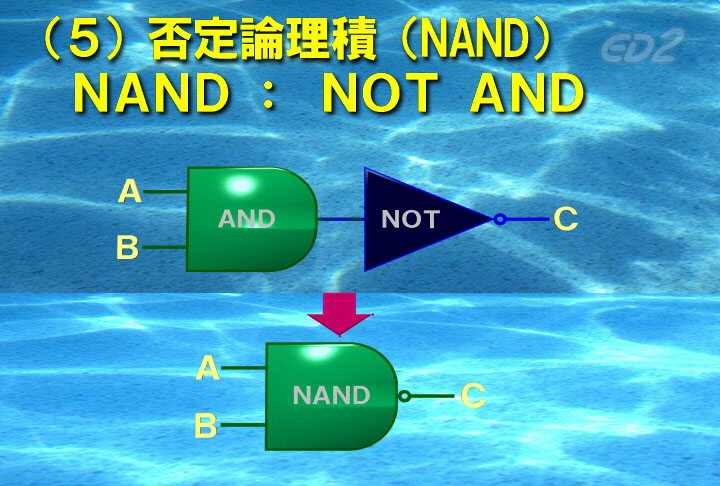

3105-2-04
JPEG 静止画
109 KB
|
 |
動画 3105-2 の静止画サンプル-04 です |
|
3105-2-05
JPEG 静止画
108 KB
|
 |
動画 3105-2 の静止画サンプル-05 です |
|
3105-2-06
JPEG 静止画
107 KB
|
 |
動画 3105-2 の静止画サンプル-06 です |
|
3105-2-07
JPEG 静止画
103 KB
|
 |
動画 3105-2 の静止画サンプル-07 です |
|
3105-2-08
JPEG 静止画
85 KB
|
 |
動画 3105-2 の静止画サンプル-08 です |
|
3105-2-09
JPEG 静止画
127 KB
|
 |
動画 3105-2 の静止画サンプル-09 です |
|
3105-2-10
JPEG 静止画
135 KB
|
 |
動画 3105-2 の静止画サンプル-10 です |
|
3105-2-11
JPEG 静止画
128 KB
|
 |
動画 3105-2 の静止画サンプル-11 です |
|
3105-2-12
JPEG 静止画
133 KB
|
 |
動画 3105-2 の静止画サンプル-12 です |
|
3105-2-13
JPEG 静止画
137 KB
|
 |
動画 3105-2 の静止画サンプル-13 です |
|
3105-2-14
JPEG 静止画
146 KB
|
 |
動画 3105-2 の静止画サンプル-14 です |
|
3105-2-15
JPEG 静止画
136 KB
|
 |
動画 3105-2 の静止画サンプル-15 です |
|
3105-2-16
JPEG 静止画
145 KB
|
 |
動画 3105-2 の静止画サンプル-16 です |
