ＣＤ－ＲＯＭドライブのしくみ ＣＤ－ＲＯＭドライブの動き
ＣＤ－ＲＯＭドライブは、レーザ光をディスクの記憶面に当て、反射してくる光の強弱でデータを読みとっています。 |
1511-1-B
MPG 動画
1.74 MB
|
|
ＣＤ－ＲＯＭドライブのしくみ ＣＤ－ＲＯＭドライブの動き(説明なし)
この素材は 1511-1 ＣＤ－ＲＯＭドライブのしくみ ＣＤ－ＲＯＭドライブの動き の説明の入っていないものです。 |
|
1511-1-01
JPEG 静止画
33 KB
|
 |
動画 1511-1 の静止画サンプル-01 です |
|
1511-1-02
JPEG 静止画
37 KB
|
 |
動画 1511-1 の静止画サンプル-02 です |
|
1511-1-03
JPEG 静止画
51 KB
|
 |
動画 1511-1 の静止画サンプル-03 です |
1511-2-A
MPG 動画
2.77 MB
|
  |
ＣＤ－ＲＯＭドライブのしくみ 読み出しのしくみ
発射されたレーザ光は、やってきた光の半分を透過し半分を反射する鏡であるビームスプリッタとミラーで反射され、ディスクに当たります。ディスクの記録面には、ピット(記録面から見て凸部分)が渦巻き状に並んでいて、ピットの部分で反射して返ってくる光が広がります。その反射光は、ビームスプリッタを通過しフォトセンサに当たりますが、反射光が広がると、検出される光は弱くなります。検出される光の強弱で、データを読みとることができるのです。 |
1511-2-B
MPG 動画
2.72 MB
|
|
ＣＤ－ＲＯＭドライブのしくみ 読み出しのしくみ(説明なし)
この素材は 1511-2 ＣＤ－ＲＯＭドライブのしくみ 読み出しのしくみ の説明の入っていないものです。 |
|
1511-2-01
JPEG 静止画
47 KB
|
 |
動画 1511-2 の静止画サンプル-01 です |
|
1511-2-02
JPEG 静止画
35 KB
|
 |
動画 1511-2 の静止画サンプル-02 です |
|
1511-2-03
JPEG 静止画
37 KB
|
 |
動画 1511-2 の静止画サンプル-03 です |
|
1511-2-04
JPEG 静止画
40 KB
|
 |
動画 1511-2 の静止画サンプル-04 です |
|
1511-2-05
JPEG 静止画
39 KB
|
 |
動画 1511-2 の静止画サンプル-05 です |
|
1511-2-06
JPEG 静止画
51 KB
|
 |
動画 1511-2 の静止画サンプル-06 です |
1511-3-A
MPG 動画
2.65 MB
|
  |
ＣＤ－ＲＯＭドライブのしくみ 読み出し信号処理
ＣＤ－ＲＯＭの表面から反射された光の強弱を、電流の変化に変換し、電流の変化を取り出します。電流が変化しているところが１、そうでないところが０となります。さらに、読み出されたデータを１４ビットをひとかたまりとして、変換表にそって、８ビットのデータに置き換えます。この変換のことをＥＦＭ(Eight to Fourteen Modulation)といいます。 |
1511-3-B
MPG 動画
2.51 MB
|
|
ＣＤ－ＲＯＭドライブのしくみ 読み出し信号処理(説明なし)
この素材は 1511-3 ＣＤ－ＲＯＭドライブのしくみ 読み出し信号処理 の説明の入っていないものです。 |
|
1511-3-01
JPEG 静止画
59 KB
|
 |
動画 1511-3 の静止画サンプル-01 です |
|
1511-3-02
JPEG 静止画
73 KB
|
 |
動画 1511-3 の静止画サンプル-02 です |
|
1511-3-03
JPEG 静止画
37 KB
|
 |
動画 1511-3 の静止画サンプル-03 です |
|
1511-3-04
JPEG 静止画
51 KB
|
 |
動画 1511-3 の静止画サンプル-04 です |
1511-4-A
MPG 動画
2.91 MB
|
  |
ＣＤ－ＲＯＭドライブのしくみ トラッキングのしくみ
ＣＤ－ＲＯＭディスクを、寸分の狂いもなく回転させることは難しく、中心が少しでもずれていると、レーザ光は読み出したいトラックからはずれてしまいます。レーザ光がトラックに沿っているかどうかを調べるために、３本のレーザ光を使います。３本のレーザ光は、半導体レーザ光を、回折格子を通して分けて作ります。それぞれのレーザ光は、ディスクに当たって反射し、別々のフォトセンサで検出されます。もしも位置がずれると、ピットの部分に当たったレーザ光は反射光が弱くなります。ずれによって、両端のフォトセンサで検出される光の強さは変化します。この変化を調べて両端のフォトセンサで検出される光が等しくなるように、常にレンズを首振りさせ、レーザ光が読み出したいトラックから外れないようにしているのです。 |
1511-4-B
MPG 動画
2.81 MB
|
|
ＣＤ－ＲＯＭドライブのしくみ トラッキングのしくみ(説明なし)
この素材は 1511-4 ＣＤ－ＲＯＭドライブのしくみ トラッキングのしくみ の説明の入っていないものです。 |
|
1511-4-01
JPEG 静止画
47 KB
|
 |
動画 1511-4 の静止画サンプル-01 です |
|
1511-4-02
JPEG 静止画
45 KB
|
 |
動画 1511-4 の静止画サンプル-02 です |
|
1511-4-03
JPEG 静止画
29 KB
|
 |
動画 1511-4 の静止画サンプル-03 です |
|
1511-4-04
JPEG 静止画
45 KB
|
 |
動画 1511-4 の静止画サンプル-04 です |
|
1511-4-05
JPEG 静止画
24 KB
|
 |
動画 1511-4 の静止画サンプル-05 です |
|
1511-4-06
JPEG 静止画
32 KB
|
 |
動画 1511-4 の静止画サンプル-06 です |
|
1511-4-07
JPEG 静止画
32 KB
|
 |
動画 1511-4 の静止画サンプル-07 です |
|
1511-4-08
JPEG 静止画
33 KB
|
 |
動画 1511-4 の静止画サンプル-08 です |
1511-5-A
MPG 動画
2.91 MB
|
  |
ＣＤ－ＲＯＭドライブのしくみ フォーカシングのしくみ
ＣＤ－ＲＯＭディスクを、寸分の狂いもなく回転させることは難しく、水平から少しでもずれると、レーザ光の焦点が合わなくなってしまいます。レーザ光の焦点が合っているかどうかを検知するために、フォトセンサに当たるレーザ光を、レンズを使って変形させます。このレンズを通った光は、焦点部分では円形になり、ずれると楕円になる性質を持っています。フォトセンサの中央部は、４つのエリアに分かれており、それぞれが光の強さを検出しており、４つのフォトセンサで検出される光の強さが等しくなるように、常にレンズを上下させ、レーザ光の焦点がずれないようにしているのです。 |
1511-5-B
MPG 動画
2.73 MB
|
|
ＣＤ－ＲＯＭドライブのしくみ フォーカシングのしくみ(説明なし)
この素材は 1511-5 ＣＤ－ＲＯＭドライブのしくみ フォーカシングのしくみ の説明の入っていないものです。 |
|
1511-5-01
JPEG 静止画
40 KB
|
 |

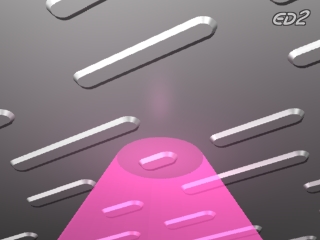

動画 1511-5 の静止画サンプル-01 です |
|
1511-5-02
JPEG 静止画
37 KB
|
 |
動画 1511-5 の静止画サンプル-02 です |
|
1511-5-03
JPEG 静止画
23 KB
|
 |
動画 1511-5 の静止画サンプル-03 です |
|
1511-5-04
JPEG 静止画
27 KB
|
 |
動画 1511-5 の静止画サンプル-04 です |
|
1511-5-05
JPEG 静止画
29 KB
|
 |
動画 1511-5 の静止画サンプル-05 です |
|
1511-5-06
JPEG 静止画
31 KB
|
 |
動画 1511-5 の静止画サンプル-06 です |
|
1511-5-07
JPEG 静止画
31 KB
|
 |
動画 1511-5 の静止画サンプル-07 です |
